恒流控制盒
LTS-3ACC-F(新)
簡述
1.可手動調節或通過軟件調節光源亮度；2.直流輸入電壓DC 24V；3.使用靈活，每通道單獨可調；4.可外部觸發，靈活控制，響應速度快。
聯系我們
分享該頁面
產品介紹
型號參數
文件下載

產品特點：

1.可手動調節或通過軟件調節光源亮度
2.直流輸入電壓DC 24V
3.使用靈活，每通道單獨可調
4.可外部觸發，靈活控制，響應速度快
5.可設置為斷電不保存與斷電自動保存設置參數功能
6.操作簡單，顯示直觀，4位數碼管清晰顯示當前通道亮度等級

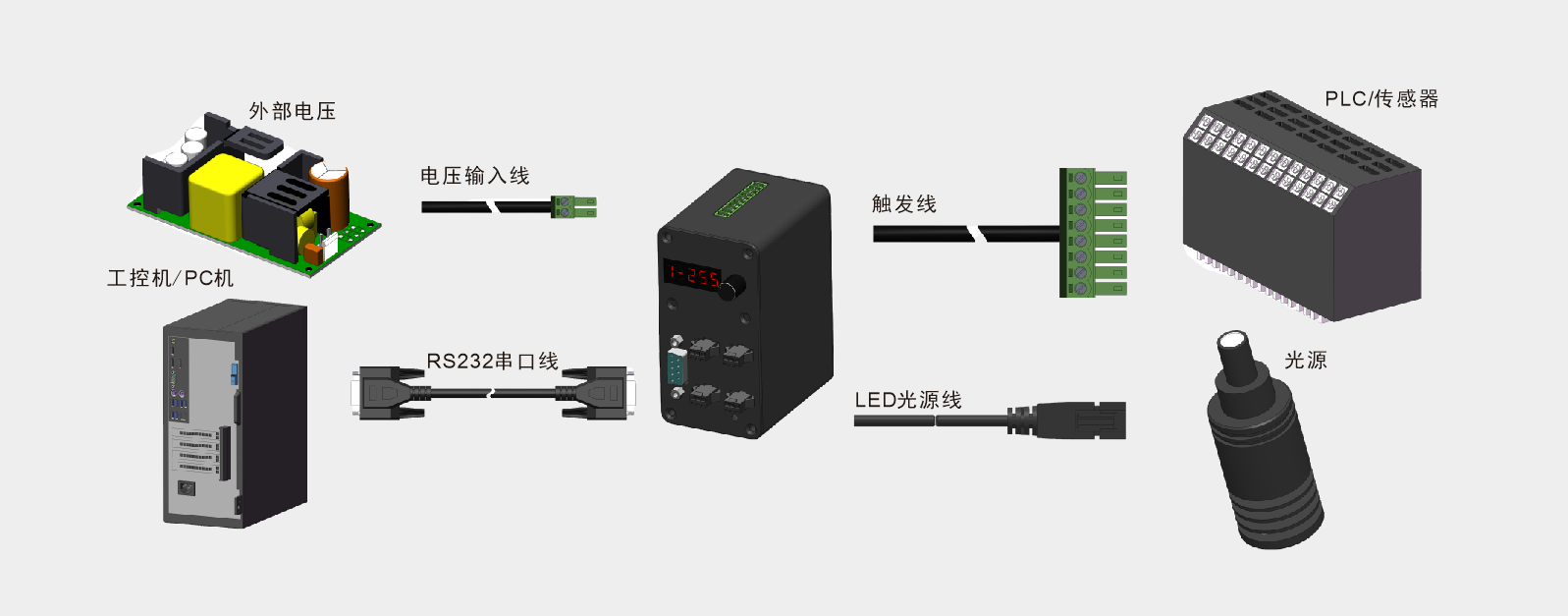

工作系統示例

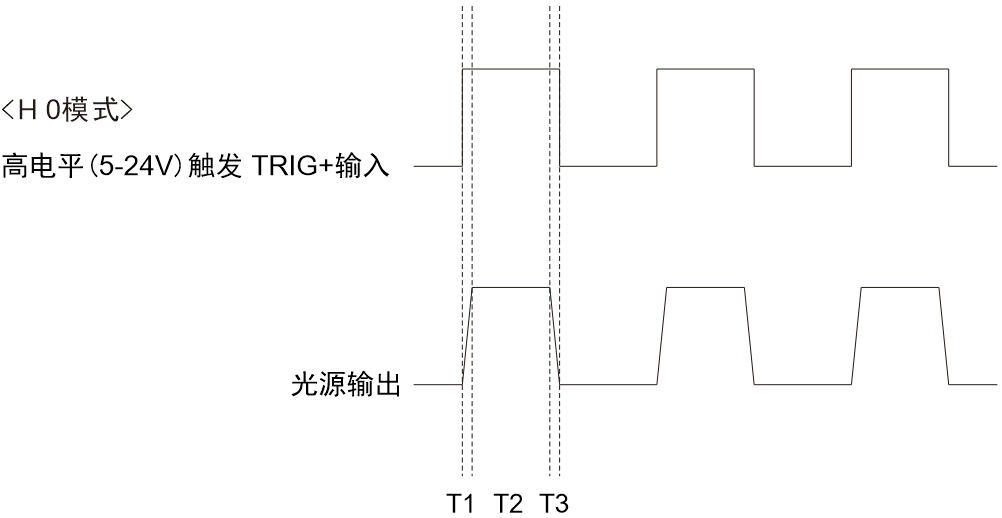

時序圖

常亮模式(H 1模式)：
當外部連接觸發信號時，觸發“+”輸入高電平5-24V “-”接地時，光源滅。
常滅模式(H 0模式)：
當外部連接觸發信號時，觸發“+”輸入高電平5-24V “-”接地時，光源亮。

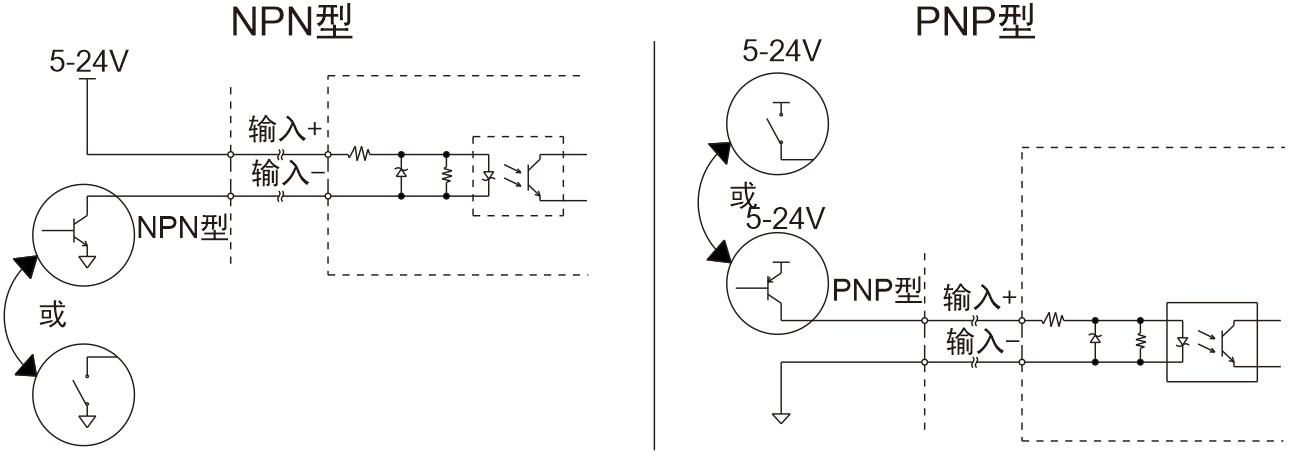

常用外部觸發信號接線方法

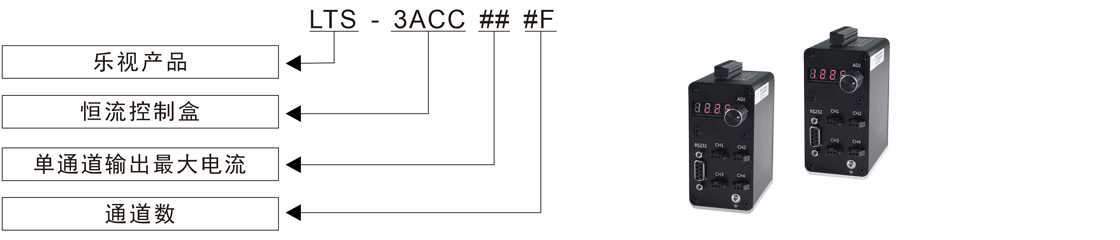

編碼規則：


控制器型號

類型 型號 單路輸出可調電流 總輸出功率 單路輸出最大功率 通道數 外部觸發電壓
恒流控制器 LTS-3ACC350-2F 0-350mA 2W 1W 2 5-24V
LTS-3ACC350-4F 0-350mA 4W 1W 4
LTS-3ACC700-2F 0-700mA 4W 2W 2
LTS-3ACC700-4F 0-700mA 8W 2W 4
LTS-3ACC1000-2F 0-1000mA 6W 3W 2
LTS-3ACC1000-4F 0-1000mA 12W 3W 4

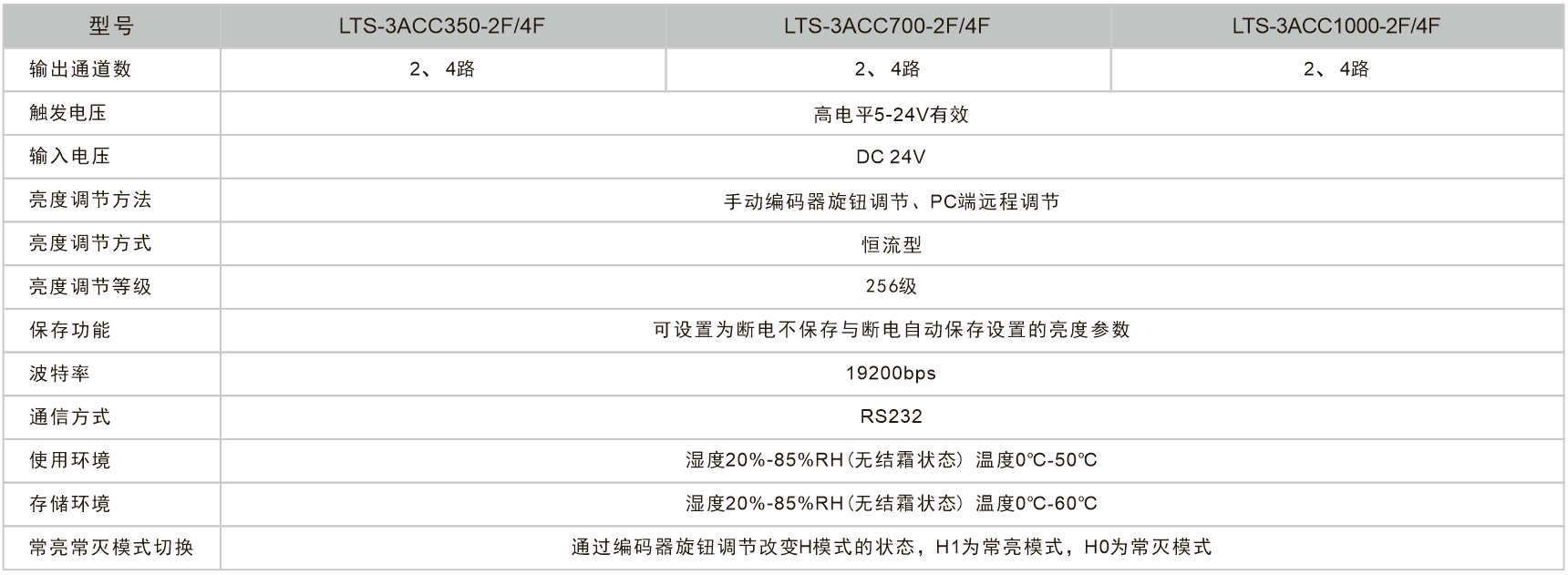

產品規格參數表：
